Детали продукта
Место происхождения: Шэньчжэнь
Фирменное наименование: Suntor
Номер модели: СТ1410КП
Условия оплаты & доставки
Количество мин заказа: 1 комплект
Упаковывая детали: Пакет коробки
Время доставки: 15 дней работы
Условия оплаты: T / T, Western Union
Поставка способности: комплект 1000 в месяц
цвет: |
белый |
Вес: |
160г |
Размеры: |
130*55*25мм |
цвет: |
белый |
Вес: |
160г |
Размеры: |
130*55*25мм |

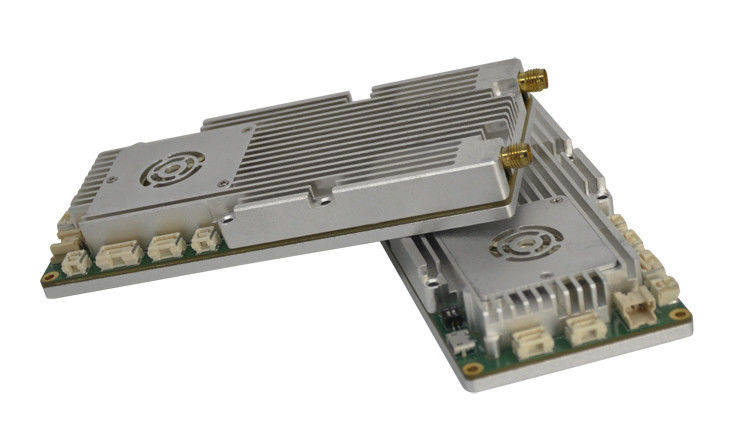

Модуль цифровой передачи ИП СТ1410КП беспроводной беспроводной продукт передачи конструированный на основании само-разработанного алгоритма основной полосы ОФДМ. Он имеет характеристики большой ширины полосы частот, дальнего расстояния, сильной противоинтерференционной способности, сильного представления огибания и так далее.
ключевая технология
Применимая сцена
| Беспроводные спецификации | ||||||
| Диапазон изменения частот | 1410~1470МХз | |||||
| Модуляция несущей | ОФДМ | |||||
| Канал РФ | 2*Ткс & 2*Ркс | |||||
| Протокол основной полосы | независимая интеллектуальная собственность | |||||
| Закодируйте тариф | 1.2Мбпс | 2.5Мбпс | 5Мбпс | 7Мбпс | 9Мбпс | 13Мбпс |
| Ширина полосы частот РФ | 4МХз | 8МХз | 8МХз | 10МХз | 14МХз | 20МХз |
| Модуляция созвездия | КПСК | КПСК | КПСК | КПСК | КПСК | КПСК |
| Сила РФ | 2*25дбм | 2*25дбм | 2*25дбм | 2*25дбм | 2*25дбм | 2*25дбм |
| Получать чувствительность | -106дБм | -104дБм | -99дБм | -98дБм | -96дБм | -95дБм |
| Примечание: детальный тариф кода описанен ниже | ||||||
| Спецификации данных | ||||||
| Данные по локальных сетей | 1.2Мбпс~13Мбпс одностороннее | |||||
| Контрольные данные | 115Кбпс двухстороннее | |||||
| Безопасность | ||||||
| Стандарт шифрования | АЭС 128бит; Шифрование физического уровня | |||||
| Интерфейс | ||||||
| Локальные сети | Односторонние широкие данные по ширины полосы частот; Тво-вай115Кбпс, протокол УДП | |||||
| Серийный порт | 115Кбпс двухстороннее | |||||
| Диссипация напряжения тока и силы | 9~24В <15w> | |||||
Определение интерфейса
Лист 1 определения интерфейса
| номер | Имя интерфейса | Описание интерфейса |
| 1 | ДК 12В | интерфейс электропитания, типичный ДК 12В |
| 2 | Интерфейс локальных сетей | Сетевой интерфейс ядра стандарта 4 |
| 3 | Отлаживайте | УСБ к серийному порту, контролируя пользу данных по печатания |
| 4 | Переключатель |
1 переключатель 1, ДАЛЬШЕ приемник, передатчик 2 переключатель 2, запас, шкала к КЭ
примечание: Оборудование доли приемника и передатчика, и работая государство выбрано через этот набирая переключатель. |
| 5 | СИД |
1 идущий индикатор индикатор 2Сынкро Индикатор 3 локальных сетей |
| 6 | АНТ1 | Интерфейс антенны, Ткс1 & Ркс1, СМА-женские |
| 7 | АНТ2 | Интерфейс антенны, Ткс2 & Ркс2, СМА-женские |
1,2 детальное определение ноги трубки
| Номер | Пин | Имя сигнала | Описание сигнала | Описание интерфейса | гнездо | Шелк-экран |
| 1 | ЛЭД_АРМ | Идущий индикатор | Свет СИД | |||
| ЛЭД_ЛИНК | Индикатор беспроводной связи | |||||
| ЛЭД_АКТ | Индикатор интерфейса локальных сетей | |||||
| 2 | 1 | ГОРА | Шкала к концу "ОН" для того чтобы выбрать приемник | Переключатели селектора приемника и передатчика | ||
| 2 | РЭВ_СЭЛ | запас | ||||
| 3 | 1 | ВБУС | Сила Усб | Усб к уарт отлаживает интерфейс | Микро- прямое гнездо УСБ | |
| 2 | УСБ_ДН | Данные по Усб | ||||
| 3 | УСБ_ДП | |||||
| 4 | Подвес | |||||
| 5 | ГНД | Земля | ||||
| 4 | 1 | ТПТС+ | Данные по интерфейса локальных сетей | Интерфейс локальных сетей | Прямо гнездо Пин СМД космоса 4 1.25мм | Локальные сети |
| 2 | ТПТС- | |||||
| 3 | ТПРС+ | |||||
| 4 | ТПРС- | |||||
| 5 | 1 | РС+ | РС485/422вдата | РС485/422 | Прямо гнездо Пин СМД космоса 4 1.25мм | РС485 |
| 2 | РС- | |||||
| 3 | ТС+ | |||||
| 4 | ТС- | |||||
| 6 | 1 | ВКК12В_ИН | потребляемая мощность 9в-24в | сила | Нечестный Пин космоса 2 2.0мм через гнездо | ДК12В |
| 2 | ГНД | Земля силы | ||||
| 7 | 1 | ГНД | Земля сигнала вентилятора | Интерфейс вентилятора | Прямо гнездо Пин СМД космоса 2 1.25мм | 12В- |
| 2 | ВКК12В_ФАН | Сила вентилятора 12в | 12в+ | |||
| 8 | 1 | ГПС_ПП1С | сигнал пп1с |
ГПС интерфейс модуэл |
Прямо гнездо Пин СМД космоса 6 1.25мм | ГПС |
| 2 | ГНД | земля | ||||
| 3 | ГПС_УАРТ_РС | Сигнал Уарт | ||||
| 4 | ГПС_УАРТ_ТС | |||||
| 5 | ВКК3В3 | сила | ||||
| 6 | Запас, соединяет землю или силу 3.3в | |||||
| 9 | 1 | ТС_232 | РС232 передают | РС232 | Прямо гнездо Пин СМД космоса 4 1.25мм | РС232 |
| 2 | ГНД | земля | ||||
| 3 | РС_232 | РС232 получают | ||||
| 4 | Подвес | |||||
| 10 | 1 | СИНК_ИН | входной сигнал интерфейса синхронизации | интерфейс синхронизации | Прямо гнездо Пин СМД космоса 2 1.25мм | СИНХРОНИЗАЦИЯ |
| 2 | СИНК_ОУТ | выход интерфейса синхронизации | ||||
| 11 | 1 | ТРС2 | РФ ТС2/РС2 | Интерфейс антенны | СМА | ТС2 |
| 12 | 1 | ТРС1 | РФ ТС1/РС1 | СМА | ТС1 |
1,3 механические спецификации
| Механические спецификации | |
| Размеры | 125,3' 55кс15.7мм |
| Вес | 160 г |
| Работая температура | -40℃~+70℃ |
| чертеж установки | (См. следующую диаграмму) |
