Детали продукта
Номер модели: CD15NMT-V3
Условия оплаты & доставки
Количество мин заказа: 1 комплект
Упаковывая детали: Картон
Условия оплаты: T/T, западное соединение, PayPal
Поставка способности: 1000 наборов / месяц
Диапазон частот: |
1428 ~ 1448 МГц (Std.) / 2401 ~ 2481 МГц / 806 ~ 826 МГц |
Сила TX: |
300 мВт |
Модуляция: |
QPSK / 16QAM / 64QAM |
Коэффициент данных: |
24 Мбит / с @ 10 МГц (пик) |
Серийный порт: |
1 × RS232 (Std.) / TTL / RS485 / RS422 + 1 × USB |
Порт сети стандарта Ethernet: |
1 × Ethernet порт |
Силовое питание: |
DC12V |
Потребление энергии: |
< 5 Вт (воздух) |
Размер: |
84×70×19 мм (воздух) |
Вес: |
< 140 г |
Диапазон частот: |
1428 ~ 1448 МГц (Std.) / 2401 ~ 2481 МГц / 806 ~ 826 МГц |
Сила TX: |
300 мВт |
Модуляция: |
QPSK / 16QAM / 64QAM |
Коэффициент данных: |
24 Мбит / с @ 10 МГц (пик) |
Серийный порт: |
1 × RS232 (Std.) / TTL / RS485 / RS422 + 1 × USB |
Порт сети стандарта Ethernet: |
1 × Ethernet порт |
Силовое питание: |
DC12V |
Потребление энергии: |
< 5 Вт (воздух) |
Размер: |
84×70×19 мм (воздух) |
Вес: |
< 140 г |
1Представляю.

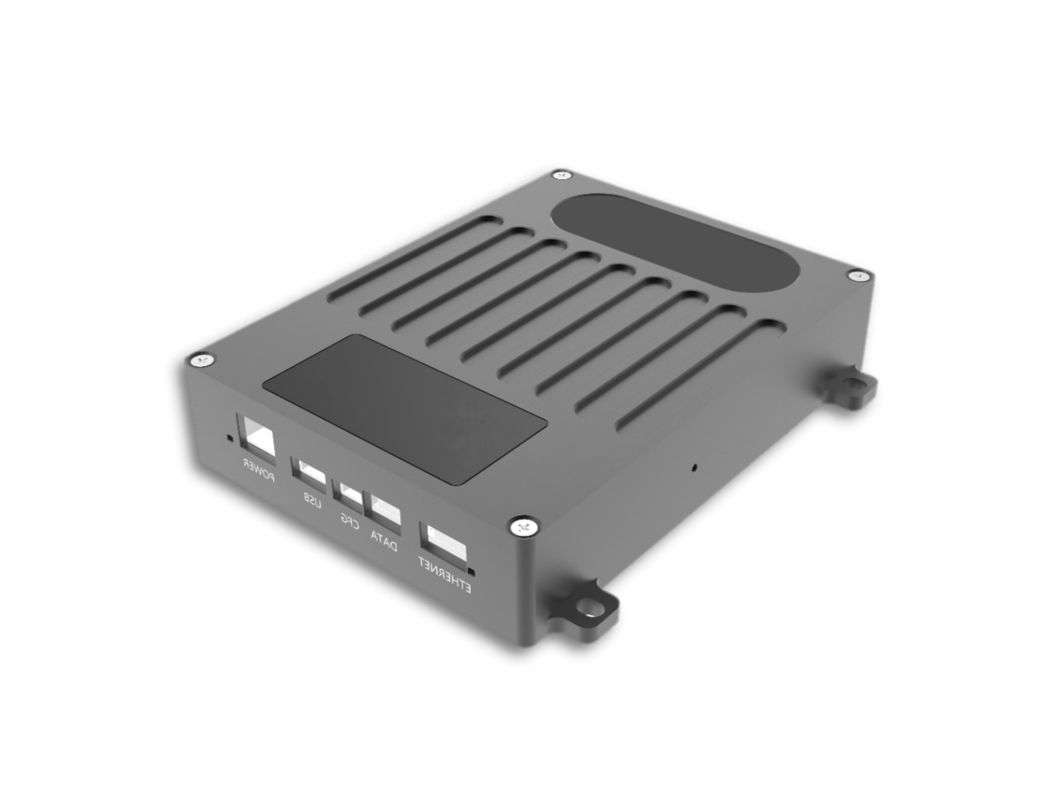

Устройство CD15NMT-V3 может реализовывать беспроводные двусторонние связи на большие расстояниявидео,аудио, ипередача данных, имаксимальное расстояние передачи воздуха на землю может достигать более 15 км. Способ связи может отвечать двусторонней связи точка-точка, а также может реализовать связь в сети звезды точка-многоточка.
Устройство обеспечивает несколько сервисных интерфейсов, включая 1 порт Ethernet и 1 прозрачный серийный порт.Он очень подходит для беспроводных сценариев передачи данных, таких как:беспилотные летательные аппараты,беспилотные суда,беспилотные транспортные средства,роботы и т.д., и форма интерфейса может быть настроена в соответствии с требованиями.
2. Особенности
3. Параметр
| Беспроводный | |
| Технологии | TDD-OFDM/MIMO/1T2R |
| Модуляция | BPSK/QPSK/16QAM/64QAM |
| Коэффициент данных | 24 Мбит / с @ 10 МГц ((пик) |
| Диапазон частот | 1428~1448 МГц (стандарт) |
| 2410 ~ 2480 ((Необязательно) | |
| 810 ~ 820 МГц ((Необязательно) | |
| Пропускная способность | 5Mhz/10MHz/20MHz |
| TX Power | 0.3W |
| Чувствительность к RX | -99dBm@5MHz |
| Система | |
| Серийный порт | 1 RS232 |
| Порт Ethernet | 1 порт Ethernet |
| Охрана | Шифрование AES128 |
| Сила | Силовое питание DC12V ≤5W@12V Потребление энергии ((воздух) |
| Интерфейс | |
| Антенна RF | SMA×2 |
| Интерфейс серийного порта | JST×1 |
| Интерфейс Ethernet | JST×1 |
| Интерфейс настройки | JST×1 |
| Интерфейс USB | JST×1 |
| Вводная мощность | JST×1 |
| Физические | |
| Размер | 80х70х19мм ((воздух) |
| Вес | 140 г ((воздух) + 140 г ((земля) |
4. Аксессуары
5Диаграмма.
