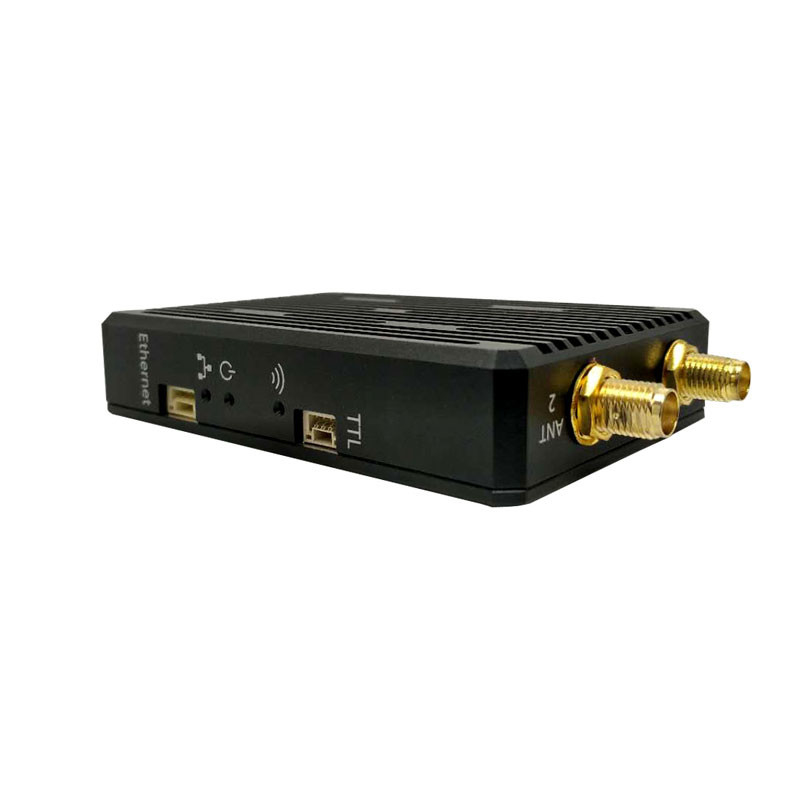

CD15NMT COFDM передатчик VTX для двунаправленной передачи данных в различных конфигурациях

Беспроводный передатчик COFDM для стандартной передачи серийных данных Ethernet и TTL

CD15NMT Дрон видео передатчик и приемник спецификации...

Введение

CD15NMT-mini - это последнее миниатюрное и функциональное беспроводное оборудование для передачи данных.Он использует технологию беспроводной передачи TDD и дизайн с двойным антенным разнообразием, чтобы сделать качество передачи сигнала более стабильнымУстройство может поддерживать двунаправленную передачу сетевых данных и серийных данных TTL одновременно.и скорости передачи данных с подъемной и нисходящей линии связи могут быть пропорционально скорректированыКроме того, модуль имеет три частоты 2,4 ГГц / 1,4 ГГц / 800 МГц для выбора.

Особенности

• технологию беспроводной передачи TDD OFDM;

• Факультативная частота 800 MHz,10,4 ГГц,20,4 ГГц;

• Размер 88x55x17 мм Масса N.W.: 110g N.W.: 140g ((включая антенну);

• Скорость передачи дуплекса 3-8 Мбит/с;

• Поддержка от точки к точке и от точки к многоточке в 1-4 TX до 1RX или 1TX до 1-4 RX. Например: три беспилотника к одному GCS, три GCS к одному беспилотнику;

• Дизайн с двойным антенным разнообразием для повышения стабильности качества передачи сигнала и высокой чувствительности приема;

• Дальняя дальность более 15 км в LOS, 200-500 метров в NLOS;

• Наименьшая RF мощность 25dBm и расход энергии TX 5W RX 5W;

• Поддержка IP-видеовывода и двунаправленных серийных данных TTL;

Применение

Оборудование может применяться для использования интеллектуальных беспилотных терминалов, таких как беспилотные летательные аппараты, беспилотные суда, беспилотные лодки и роботы.Устройство может передавать стандартные данные сети Ethernet,Данные серийного порта TTL, поддерживает широко напряженное питание и может широко использоваться в сетевой передаче видеосигнала в областях дронов, беспилотных судов, беспилотных транспортных средств, дирижаблей, целевых самолетов,с электрическим зонтикомУправление передачей сигналов.В то же время, он подходит для портативного использования, подходит для сотрудников правоохранительных органов на месте видео криминалистики, экстренного развертывания,спасательные места, военный проект, как военно-морской флот, военно-воздушные силы, полиция и вооруженные силы армии.

Аксессуары

Параметры
